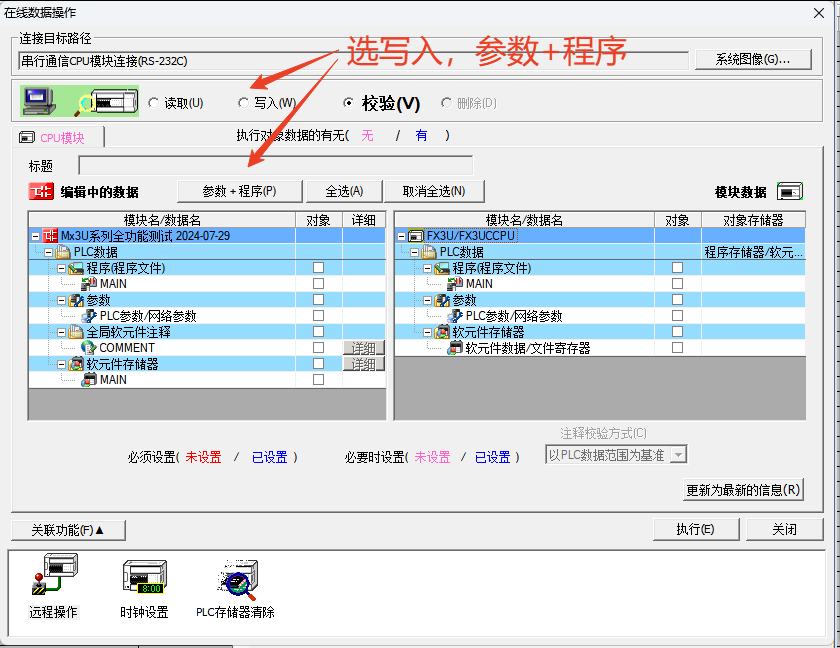

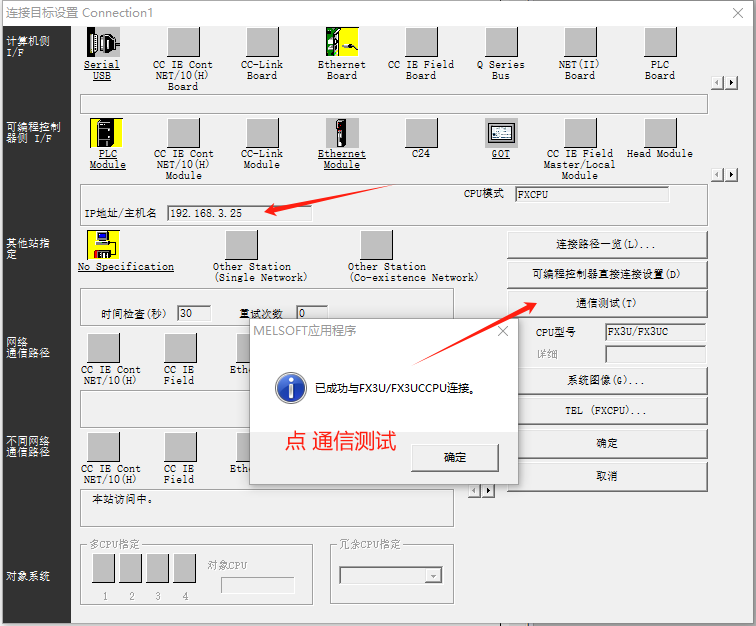

用“在线 - PLC校验”，弹窗后，将校验改下载就可以下载了

由于电脑在连接PLC的同时，一般会同时连接以太网，整个局域网中会有很多设备，IP地址很容易就冲突了

导致不能找到PLC，解决办法如下：

1. 将要和PLC连接的电脑断开局域网（以太网），使用1个独立的交换机和PLC连接。


   将电脑的IPv4属性设置为，手动输入IP地址，输入和被连接PLC同一个网段的地址。比如PLC地址是

   192.168.1.10，那电脑设置为192.168.1.x，x是不等于10的且在2-255之间任意数值。

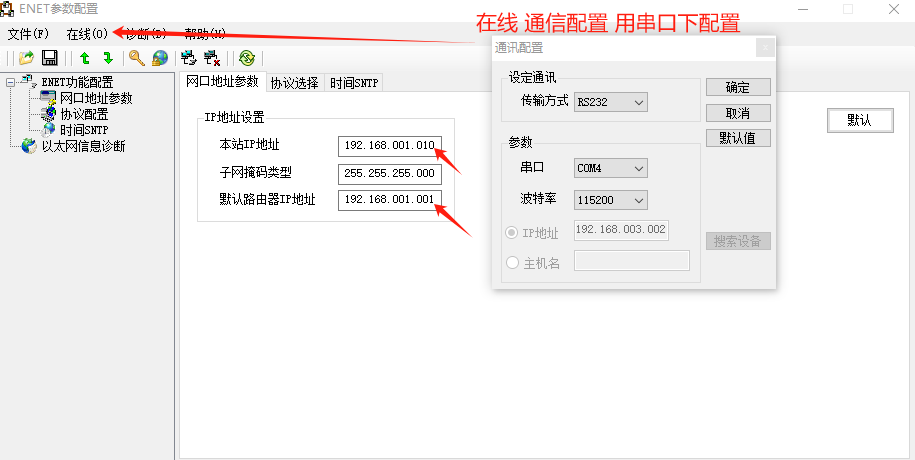

2. 使用串口连接PLC，将PLC的IP地址配置为和电脑同一网段的地址，如192.168.1.10（PLC出厂IP）







3. 特别要注意，此时电脑不能接入本地的局域网（以太网），否则很容易IP冲突，连接不上PLC。

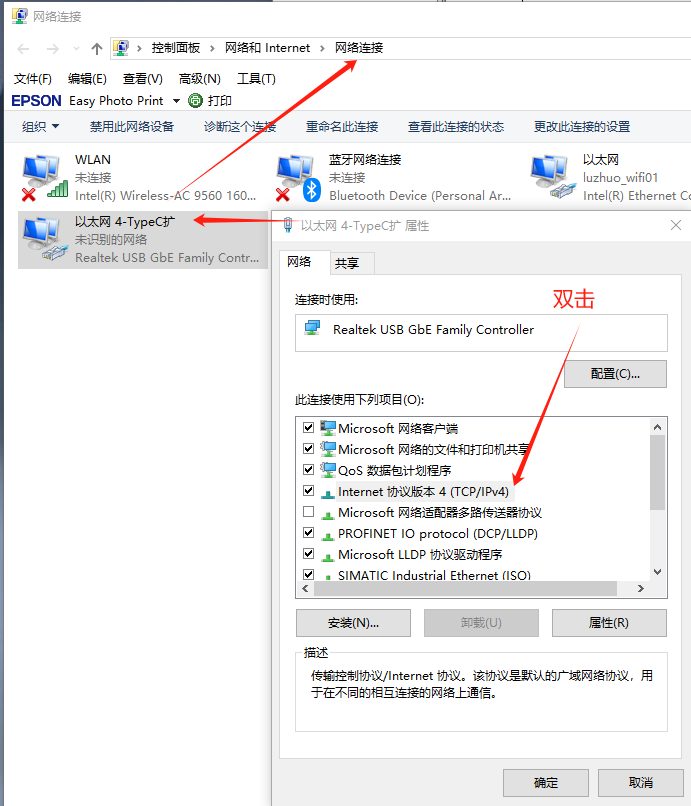

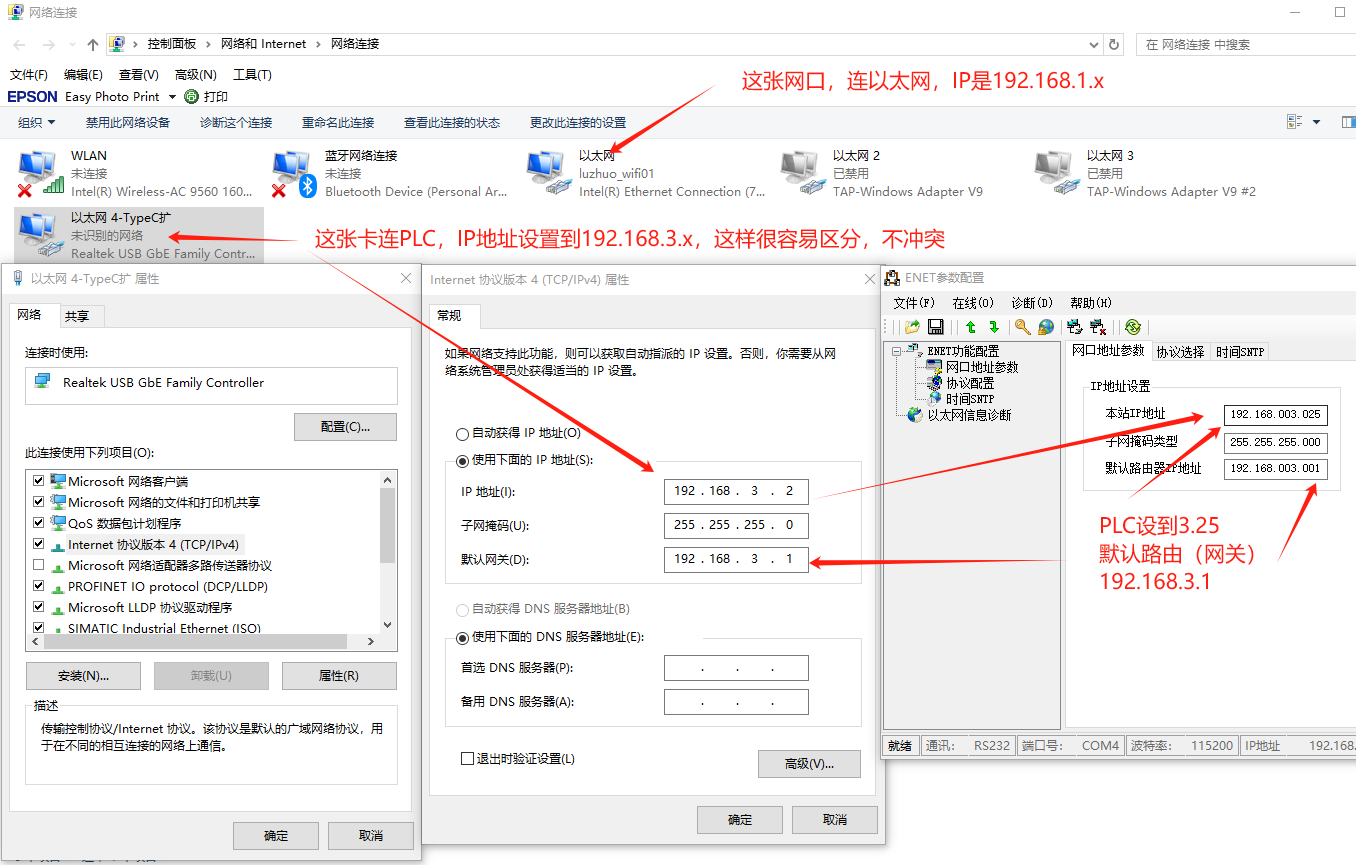

4. 如果你的电脑有多张网卡，那就比较容易了，将闲置的网卡网口连接交换机，连接PLC，不连接共用局域网（以太网），

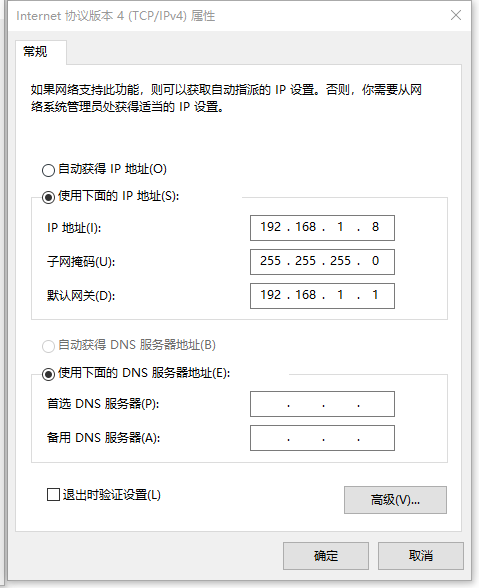

   将这张网口的IP独立设置，如下图



5.

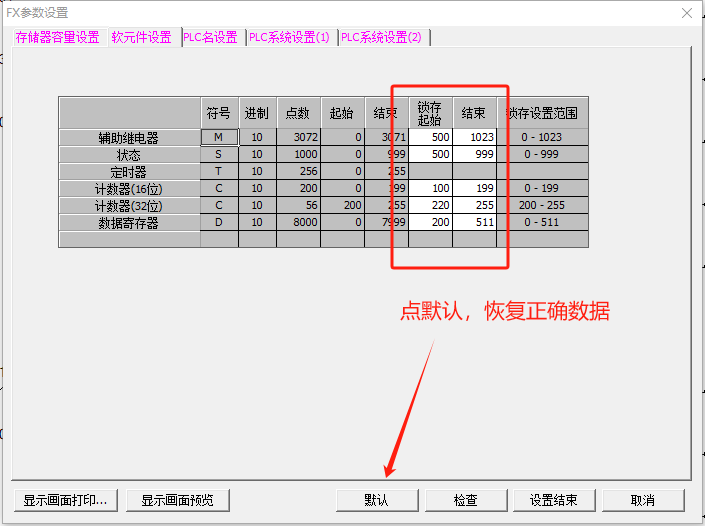

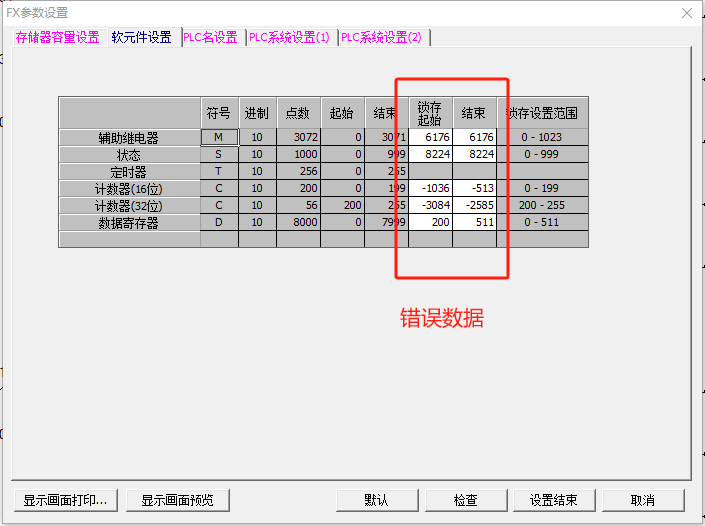

造成以上问题的原因可能是FX参数设置的软元件设置错乱，如下图

解决办法如下图：

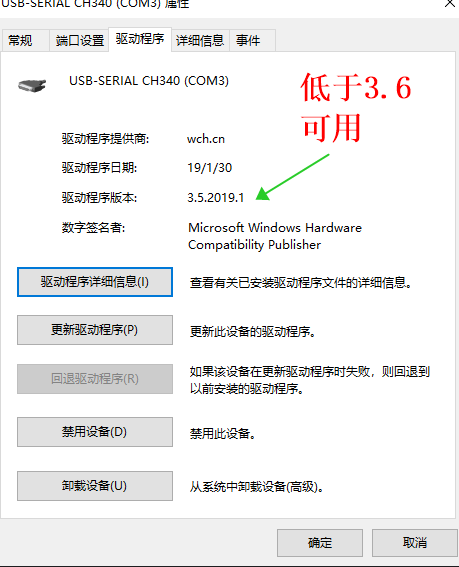

   目前市场上大部分USB-232线都使用CH340驱动，但是CH340芯片和驱动的新旧版本存在兼容性问题，

如果遇到COM端口感叹号、GX软件重启、不能正常下载等问题，请先检查端口驱动程序版本，

3.6以下（不含3.6）兼容性更好。如版本过低、过高可以尝试重新安装。
陆杰服务站可以下相关软件，注意卸载驱动时候注意版本，不留神 ，又回去了，所以装完要再次确认版本。

服务站 “USB-232数据线驱动”压缩包下“一代黑色电缆驱动”是3.4.2014.8，

    “USB-232数据线驱动3.1（ 安装1代黑色 ）”是3.1版本。

以上驱动兼容我公司USB-232蓝线、USB-232黑线、USB-XC线。

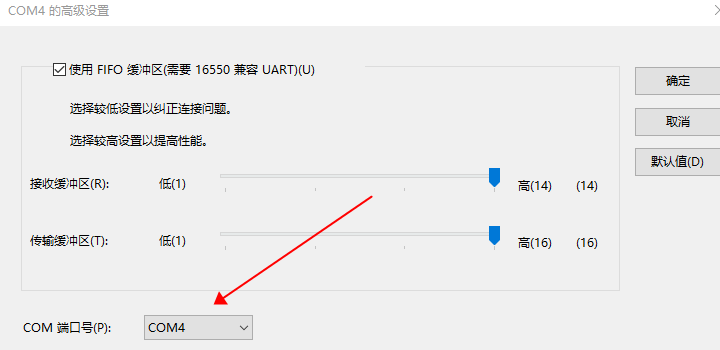

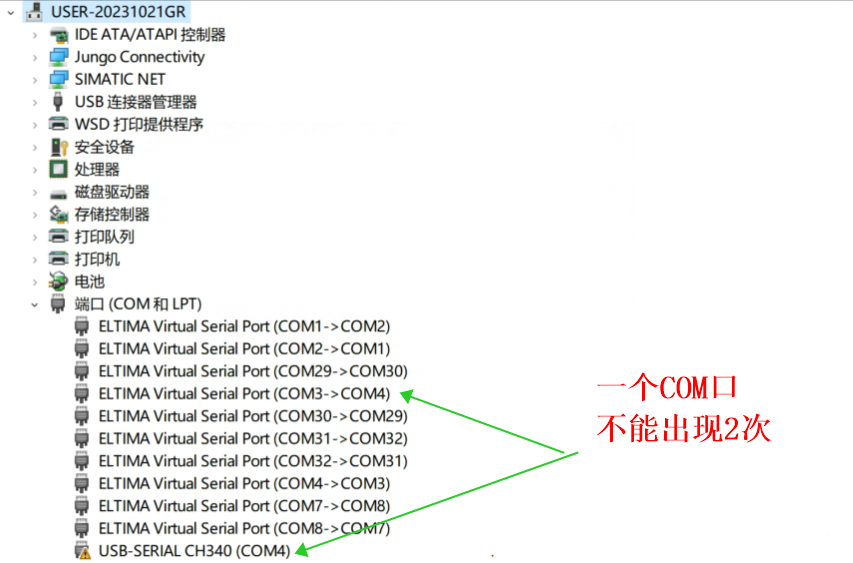

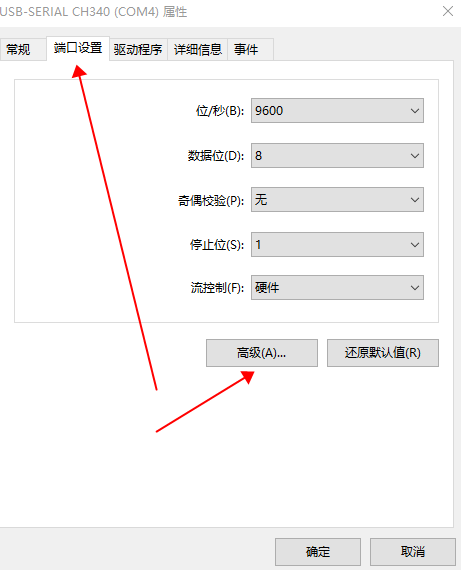

COM端口出现感叹号，也可能是COM冲突，如下图，改一个不冲突的COM口，并插拔当前USB口即可。

随意改没用到的，改好插拔这个USB就感叹号即可。

一、问题描述

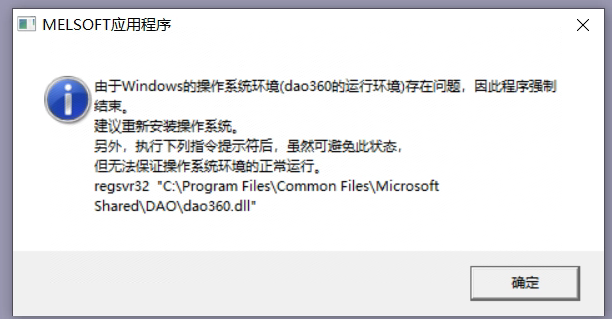

运行GX works2，64位，打开工程时候报错如下：

二、解决办法

经过检查，发现GX works2引用中的DAO文件路径显示的是：
 C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll

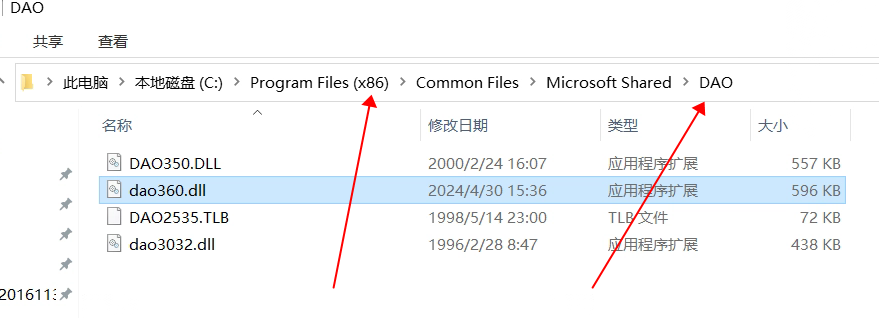

而这个文件在电脑中并不存在。但是又发现该文件路径在：
 C:\Program Files (x86)\Common Files\Microsoft Shared\DAO\dao360.dll
因此干脆将该文件复制过去再注册进行尝试，最终解决了。具体步骤如下：

步骤1：

将文件dao360.dll复制到C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll

注意：如果电脑中没这个文件，就需要到一台好的电脑去复制到2个DAO文件夹中

 C:\Program Files(x86)\Common Files\Microsoft Shared\DAO\dao360.dll

 和

 C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll

步骤2：注册2次DAO

1. 单击“开始”->“运行”输入如下信息：
     REGSVR32 "C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll"

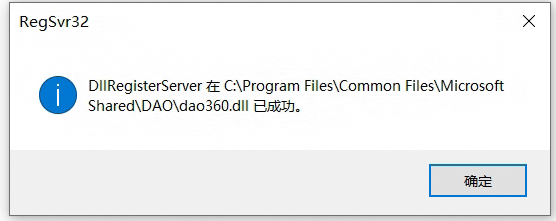

    单击“确定”按钮 ，会提示成功。

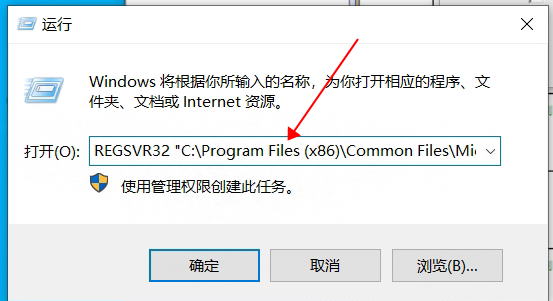

2. 再次输入如下信息：

    REGSVR32 "C:\Program Files (x86)\Common Files\Microsoft Shared\DAO\dao360.dll"

步骤3：再次打开软件，正常运行。

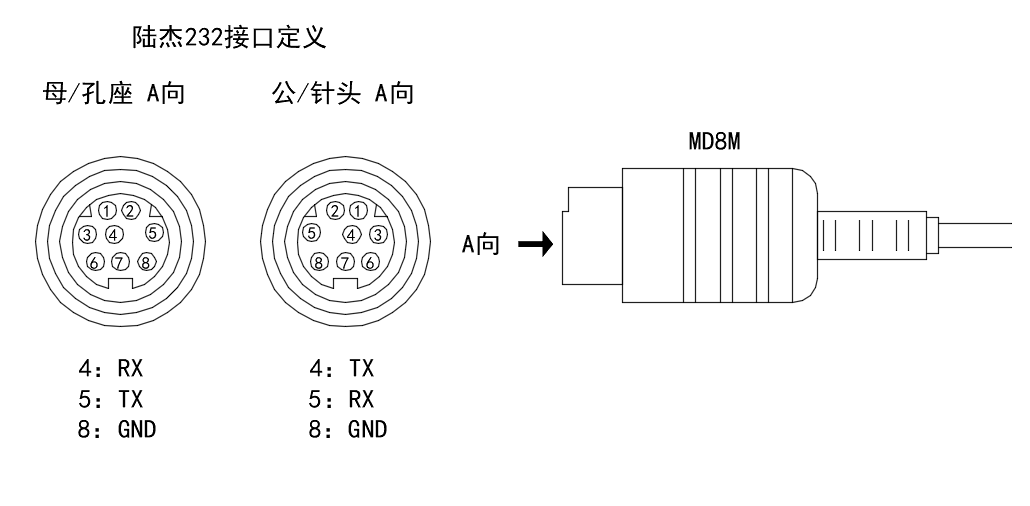

1、 电脑使用USB转串口可以和设备通信上，换成屏与设备就通信不上了?

  1）有可能电脑USB转串口接到设备上，使用的是标准串口功能，也就是除了RX，TX，GND外还使用了其它引脚。

    比如像欧姆龙PLC，三菱PLC，在实际与屏的通信中，就需要接某些引脚短接的情况。

  2）电脑与控制器或PLC通信时，是扫描波特率参数，自适应的，屏通信可能参数没有设备好。在三菱，基恩士等

    PLC， 就存在变化波特率进行通信交互的过程。

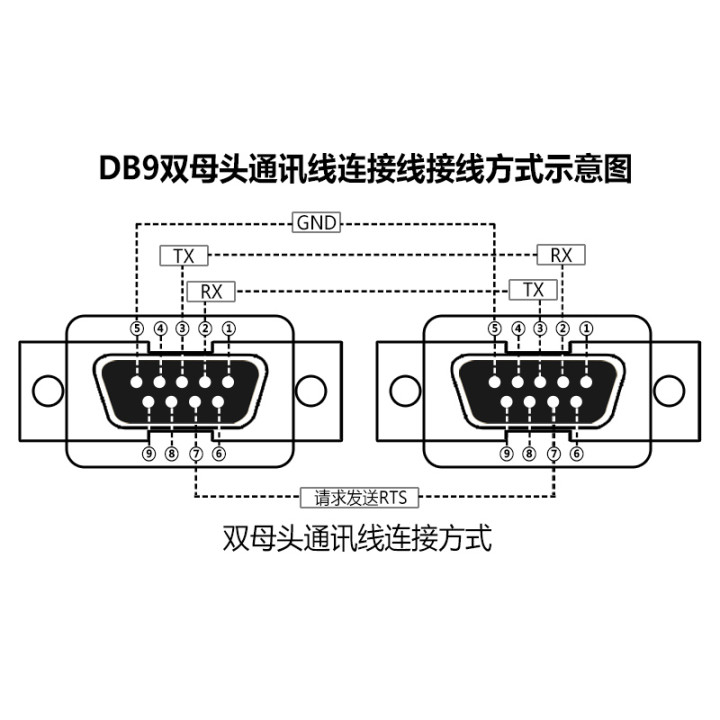

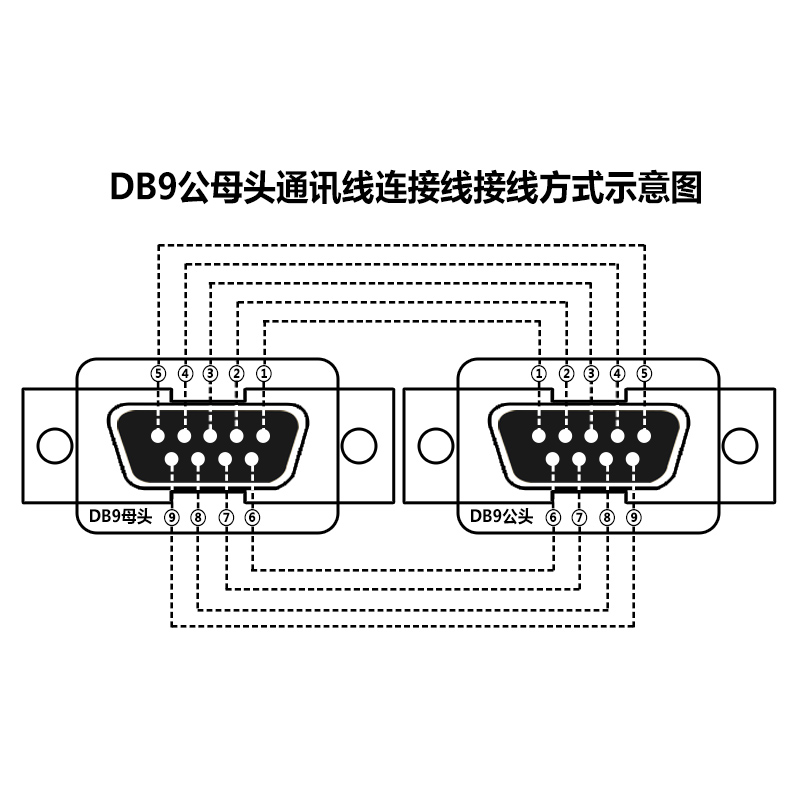

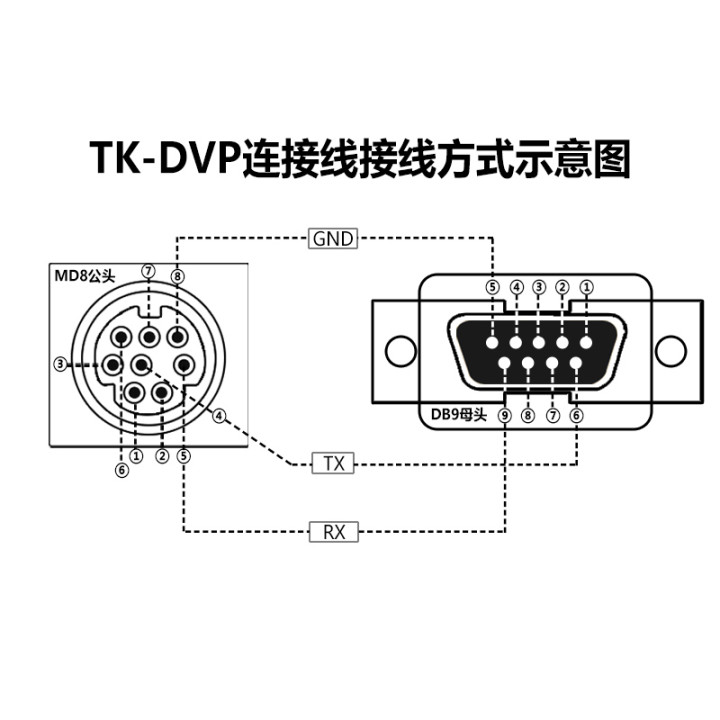

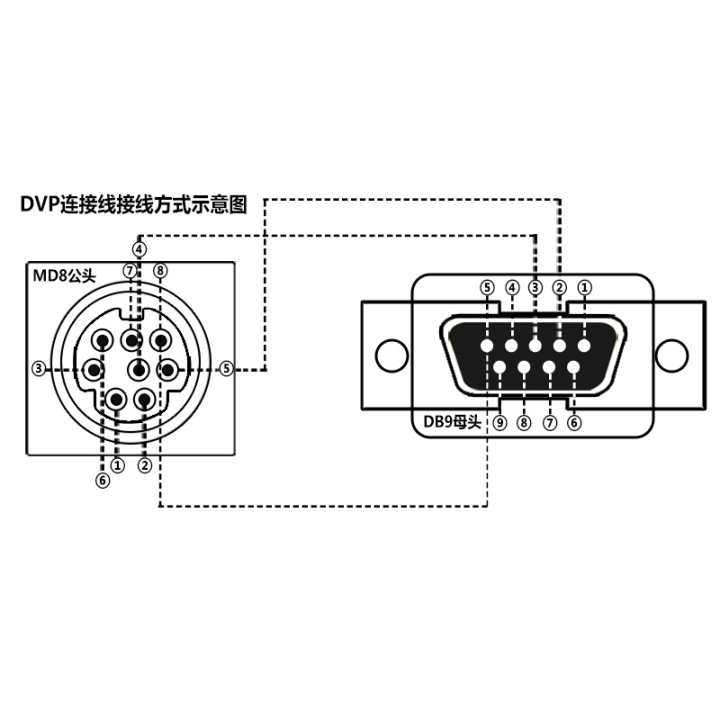

  3）也有可能是接线方式不对。因为有些DB9，还需要公头，母头。如果不注意的话，也会存在把TX接到TX上，

    把RX接到RX上，这样需要注意的地方。

  4）在这里补充一下，有时候可能会使用一些串口助手发送测试数据与控制器通信，有些串口助手的奇偶校验是

    不起作用， 这个要提醒一下。

2、 这A家的屏可以和设备通信，换成B家的屏就通信不上了？

  1）首先确认一下接线是否正确了，RX和TX是否兼容。

  2）地线是否没有接。

  3）除了RX，TX，GND，是否还有其它引脚需要短接的。

  4）通信协议是否一致或不完善，波特率是否一样。

3、 以前不接地线可以通信，换个设备为什么需要接地线了?

   这个问题和上一个有类似的。因为有些设备使用了隔离电源。以前不接地可以通信，有可能是地线已经在另

  外一个环路已经共地了，实际地线已经接了，所以才可以通信。可能换了个带隔离电源的，两个设备的地是隔离

  的，就需要在串口上把地线接起来。这个我是自身经历过的，有个客户老说他的设备通信不上，后来拍个照我给

  我，他地线没有接，他说以前不接地线可以通信的。于是我就给他科普了一下。

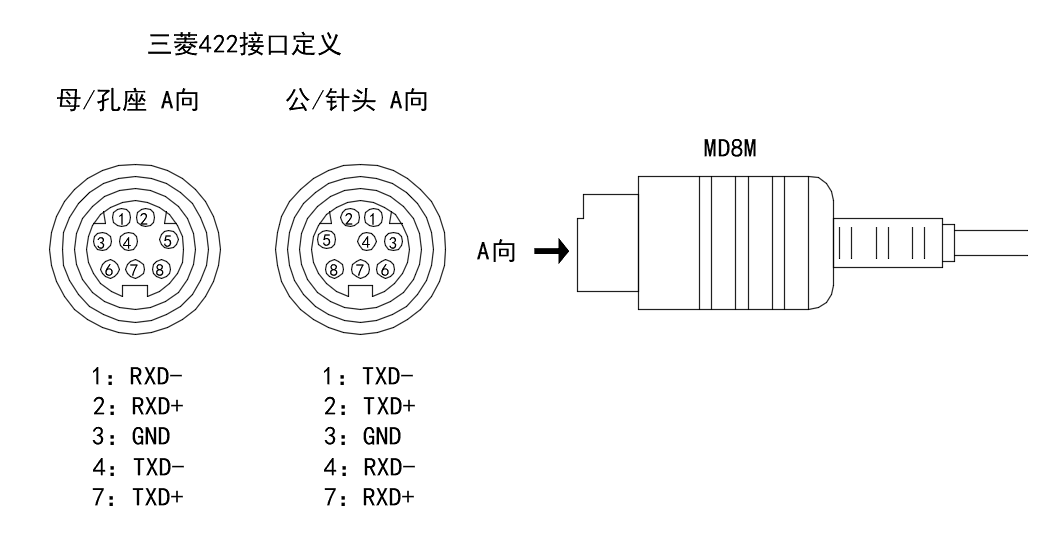

4 、一个设备是232，另一个设备是422，没有转换设备，怎么办?（232与422互转的简单方法）
   这个情况我遇到过，客户的设备是422通信的，但是我手上并没有422设备，只有232通信可以测试。因此就需要

    把422转成232进行通信。刚才也讲了422和232的接线，因为这两个都是全双工的，接收和发送都是分到的，而422

 只是以一种差分信号进行传输。

 把422的Rx+与232的TX接，422的RX-与232的GND接。

 把422的TX+与232的RX接，422的TX-与232的GND接。

 这样，422设备要发送数据的，就可以发送到了232的RX上。232的TX发数据后，由于TX和GND也形成了差分信

 号给422，422就可以接收到数据了。

5、 用232通信没问题，用485通信没问题，使用232转485之后就通信不稳定?

   232和485从通信原理上，最大一个差别是全双工和半双工的区别。可是应用层发送数据和接收数据才不管底下是

 全双工还是半双工。但是485就得管了。因为既然是半双工，就得严格保证通路上只能有发送或只能有接收的数据，

 一旦同时有发送和接收，数据就会冲突了。所以解决的办法就是主站设备，也就是主动命令的一方就需要严格控制

 好发送数据命令的节奏了。当然有些232转485的设备做的比较好了，可以优化这个，但是主站还是要控制，比较

 把通信速率调节慢一些（不是调节波特率）。

6、 485单独接每个设备都通信正常，多个从站接一块通信就不稳定?

   这个是属于485通信的不稳定因素了。

7 、要想实现两个屏或两个主站通过485访问modbus设备，有什么好的办法?

   在485通信中，基本上是一主多从。但是遇到一些客户实际使用中，有客户想用两个屏来访问一个modbus设备的。

 目前暂时还没有好的办法。

8、 针对串口通信的弱点，在使用上应该要注意哪些地方?

说来串口通信的弱点，那就说来话长了。不过还是长话短说吧。

   1）信号干扰的问题

     建议使用带屏蔽线，接线要严格，比如要接地。有些485通信上，还考虑接上终端电阻来匹配。如果是232，

   尽量不要让线太长。通信协议上尽量避免长报文的数据通信。

     可以使用信号隔离器，将双方隔离，以避免干扰互传。

     临时调试，可以将24V供电的0V接地，可以将干扰信号传入大地。这个接地必须是大地，且是单独接地，不

   能串入其他接地回路。

   2）波特率匹配的问题

     因为有些设备的计算的波特率是存在误差的，特别是一些控制器，由于使用的晶振不一样。因此在一些波特

   率比如9600波特率就存在误差。存在误差带来的影响是什么呢。因为接收方是通过时间来计算一个位的。那么如

   果一个报文过长，就会存在误差积累的问题，算着算着就偏了。所以，这也是串口通信不稳定的一些地方，在使

   用上应注意避免发送太长数据的包。
   3）在一些可能会存在干扰的情况，在有的选的情况，可以考虑使用奇校验或者偶校验。因为虽说出现错误的可

   能性不大，但既然存在干扰，如果加了校验，至少可以把错误的报文过滤掉。总好比没有校验然后通信数据错了

   不知道或者尽量使用一些带校验的协议，防止数据出错。

   4）串口通信本来就比较慢，请降低对数据响应的要求。

   因为串口通信本身就比以太网慢。而且，串口通信并不是能像CPU那样多线程处理。因为就一个口一个线数据

   出去，即便你应用到程序再怎么用多线程处理数据，但是最底下也只有一个口出去，一次也只能传一个位，

   一个字节过去。因为有客户在使用9600的波特率通信，但是又希望多少的数据可以在多少毫秒内得到响应。但

   是串口通信还是要事实求是，所以正确认识串口通信对应用，对开发，对沟通都有着很大的帮助的。

9、为什么不用同步通信呢?

     刚才提到，同步通信需要依赖于时钟信号。这就存在一个问题，这个时钟信号是谁来发起呢。在同步通信

   中，往往需要一个主设备发起时钟信号读从模块的数据。在实际中，有屏读PLC，有屏读屏的数据。而单纯地

   从异步串口通信来说，是没有主从之说，双方都是平等的角色，都可以互发信息，互收信息。而同步通信一般

   是应用于CPU读一些模块，由CPU发起时钟信号，比如读SD卡模块，就可以通过SPI方式，还有一些传感器模块。

本文引用自《四川筑骏建设工程有限公司》

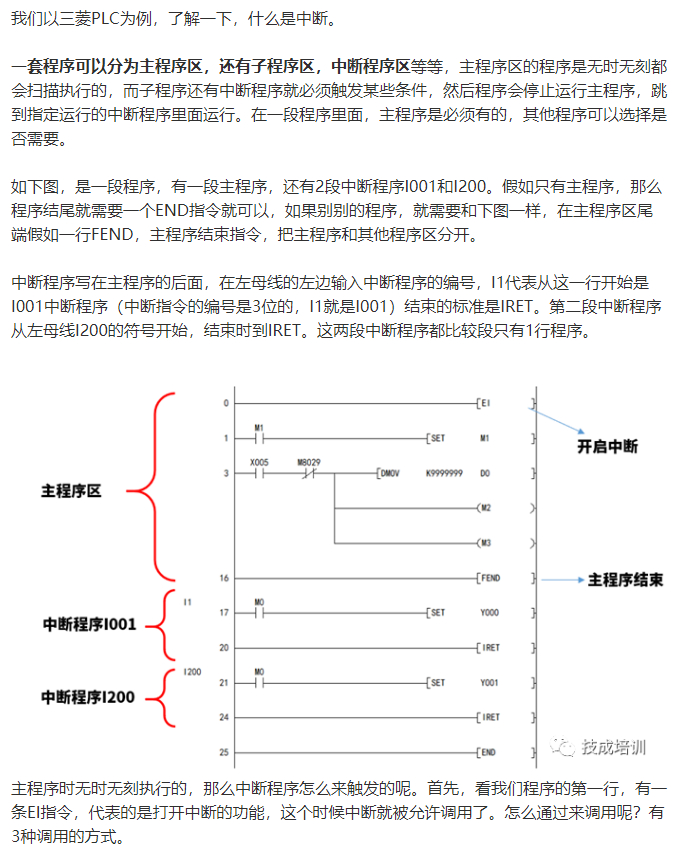

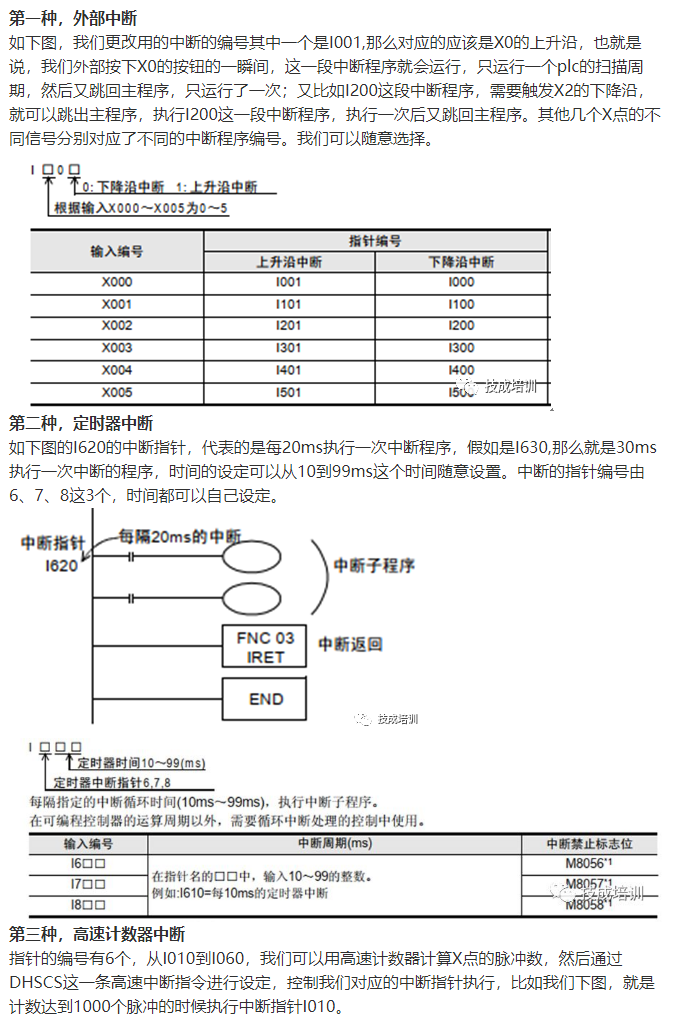

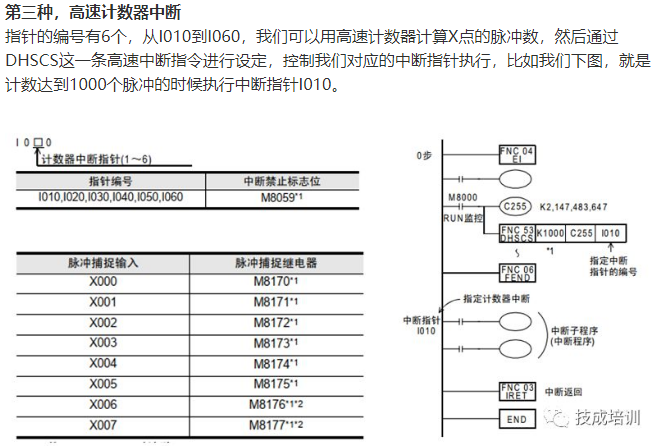

计数器值到设定值后，必须用RST指令复位才能继续使用，不可以只用MOV K0清零。

M8034 ：禁止所有输出 (脉冲输出不被禁止)

M8034 被置位了，请复位后重启PLC。

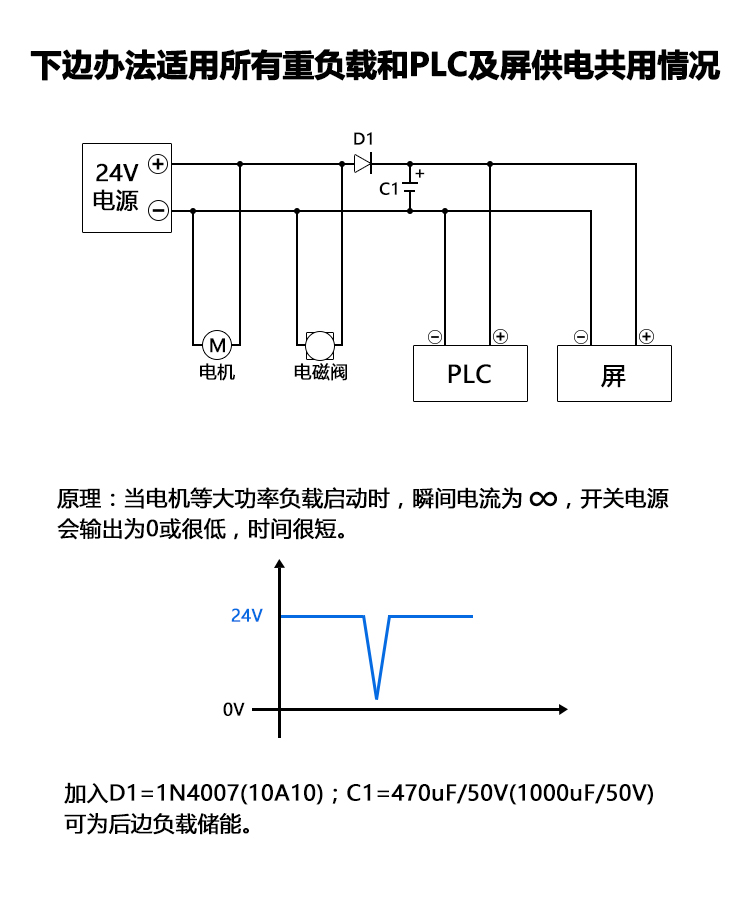

交流变压器给PLC供电是可以的，在变压器后加整流滤波就行，但是这种用法有很多注意事项：

1. 负载越重，电容越大，比如只带1个PLC，至少加1000UF/50V电容，如果再带1个液压阀，

   那当液压阀动作时候，电压会拉低，需要根据实际情况加多电容。

2. 所以第二个问题就是，电压不稳定，会随负载、市电电压波动、负载的波动而波动，电压低

    了不工作，高了烧PLC。

3. 一般标准变压器是24V，加电容后，空载输出34V，负载重21.6V。所以如果是带PLC，需要根

  据负载容量选取18-24V的交流变压器。额定18V的变压器，带负载后 一般是24V左右。

重载：就是额定功率 100VA（俗称瓦）的变压器，负载用到70W左右。

以上说法，比较通俗，但是不太严谨，仅供参考。

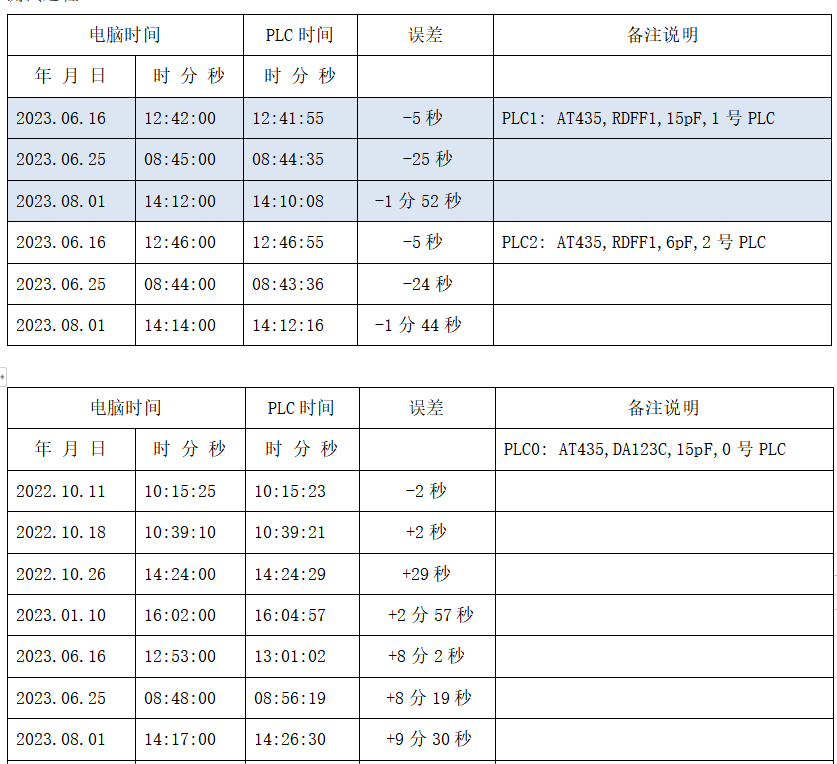

一、高精度时钟

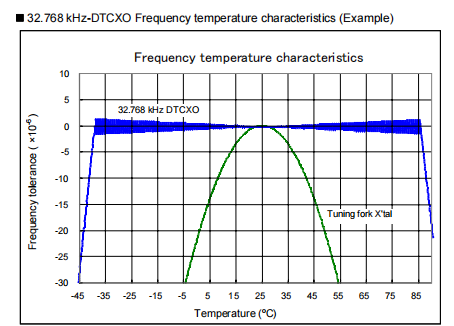

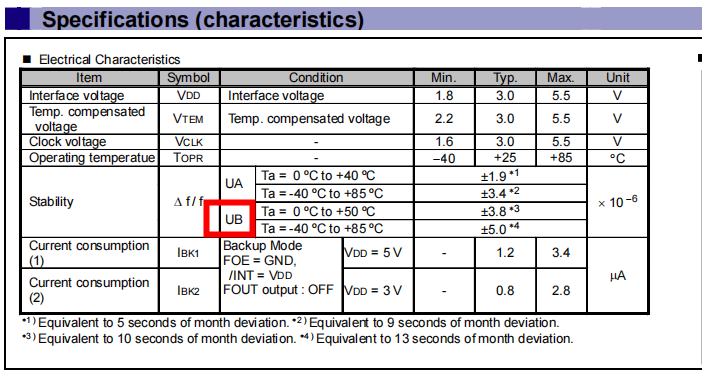

如下图，时钟的误差和温度是相关的。

∗1 ) Equivalent to 5 seconds of month deviation. ∗2 )Equivalent to 9 seconds of month deviation.
∗3 ) Equivalent to 10 seconds of month deviation. ∗4 )Equivalent to 13 seconds of month deviation.
∗1)相当于5秒的月偏差。∗2)相当于9秒的月偏差。
∗3)相当于10秒的月偏差。∗4)相当于13秒的月偏差。

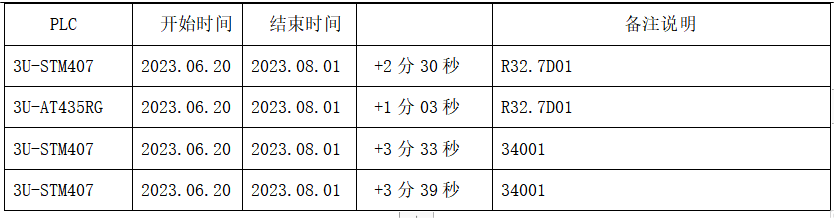

二、普精度时钟

第一步：确定主从机的基本参数，比如19200 N81，核对正确。
第二步：先做一个寄存器来测试，一般03指令肯定支持，其他指令就不一定了，比如04，05指令。
             1个通信上了，再逐个增加，不要一次放一堆，无从查起。
如果通不上，返回第一步，看参数；检查AB线是否反了；阅读主从说明，看支持的指令，有的模块就不支持03.
第二步附：这时还不行，就上串口助手，设置成一样的参数，监控AB线的的数据，按具体数据分析。
               如PLC(屏做主)，监控不到主的命令，那就是主问题；

               主有命令，从不回复，那就检查从的，返回上一步。
第二步附附：还不行就用串口助手，给从发正确的指令测试。
                    或者比对说明，看主发出的指令，和从机说明中的指令有什么区别。
总结：
1. 初始要做1个位或者寄存器来测。
2. 查好主从机支持的指令。
3. 对主机和从机，一定要配置正确、核对正确。

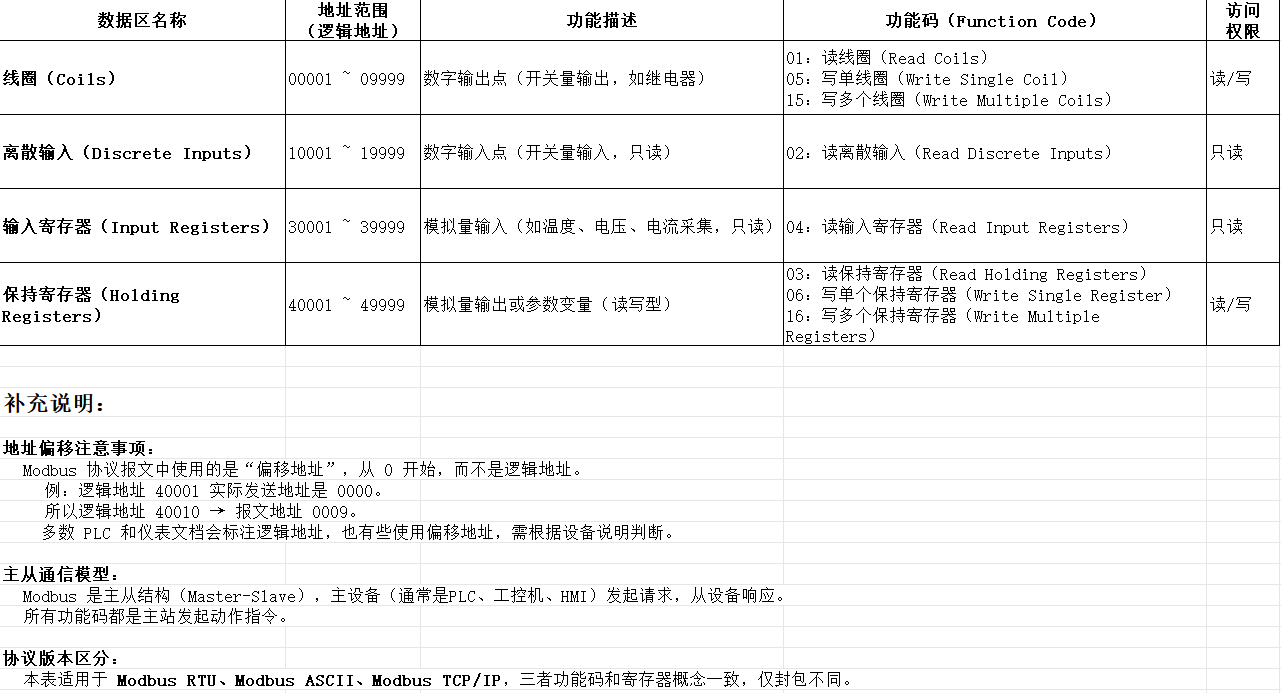

4. 一般屏的命令对照：屏上，选modbus时候，有0x,1x等，就会以以下的功能码发出数据。
   0x0001---数字量输出   功能码01/05
   1x0001---数字量输入   功能码02
   3x0001---读寄存器      功能码04
   4x0001---写寄存器      功能码03/06  为什么2个功能码呢？因为写时候是06，读时候是03。

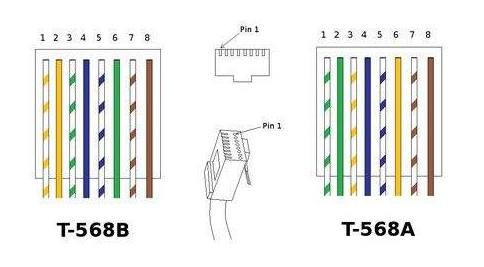

1、直连网线

      直连线，同一根网线的两端使用同样的线序。即网线的两端都使用568A或568B的是直连线 。

直通线用来连接电脑和交换机（或HUB），路由器和交换机（或HUB）。在实际运用中一般都使用568B，

通常认为568B对电磁干扰的屏蔽比较好。

2、交叉网线

     交叉线，同一根网线的两段使用不同的线序 。即网线两端，一端用568A，一端用568B的是交叉线，

交叉线用来连接电脑和电脑，路由器和路由器。交叉线并不常使用。

2台网口PLC（陆杰）的网口直接连接，不经过交换机，需要用交叉网线。

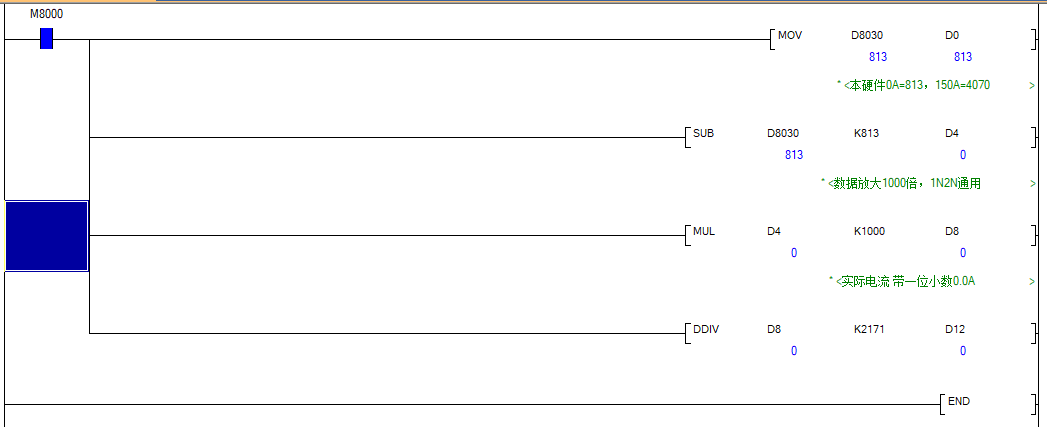

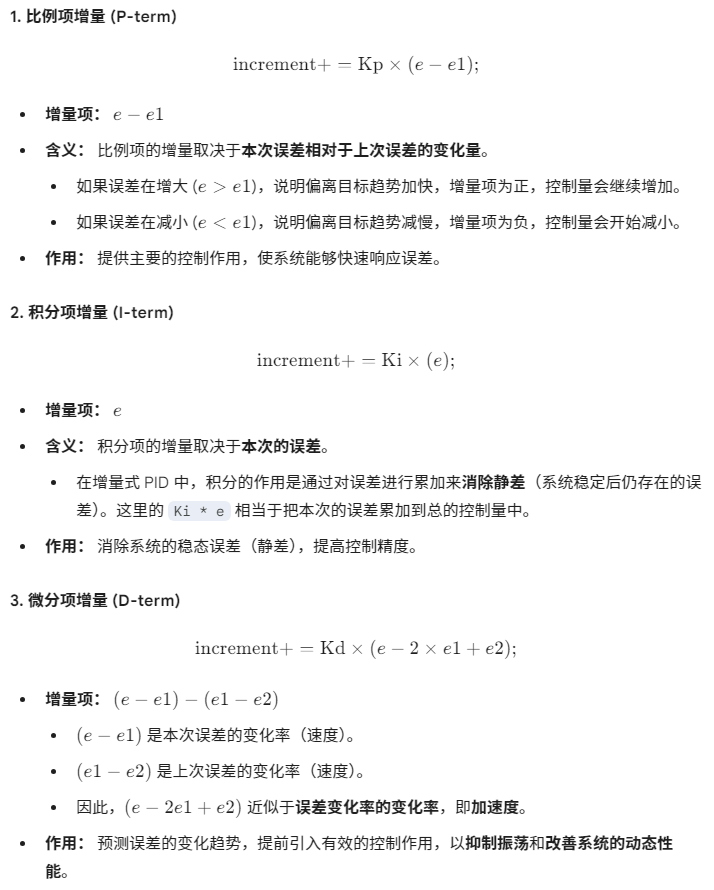

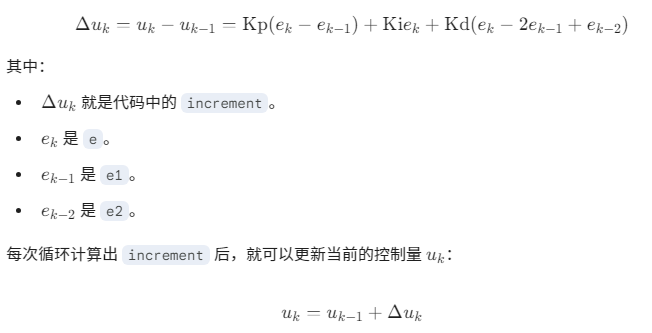

l  电流变送器标准计算

n  JLB150A  4-20ma <– > 0-150A <– > 819-4095

n  1A = 3276/150 = 21.84  = 2.184/0.1A

l  本次测试实际值计算

n  0-150A <– > 813-4070

n  1A=3257/150=21.71    =2.171/0.1A

l  实际应用中做4ma和20ma实际标定程序，使得电流测试更精确

█  触屏和FX3U串口1通信正常，同样参数和串口2通信异常

●   分析得知，串口1默认发送延时10ms，串口2默认发送延时1ms，由于串口2响应较快，触屏响应较慢，导致触屏不能接收完整数据，

   从而通信失败

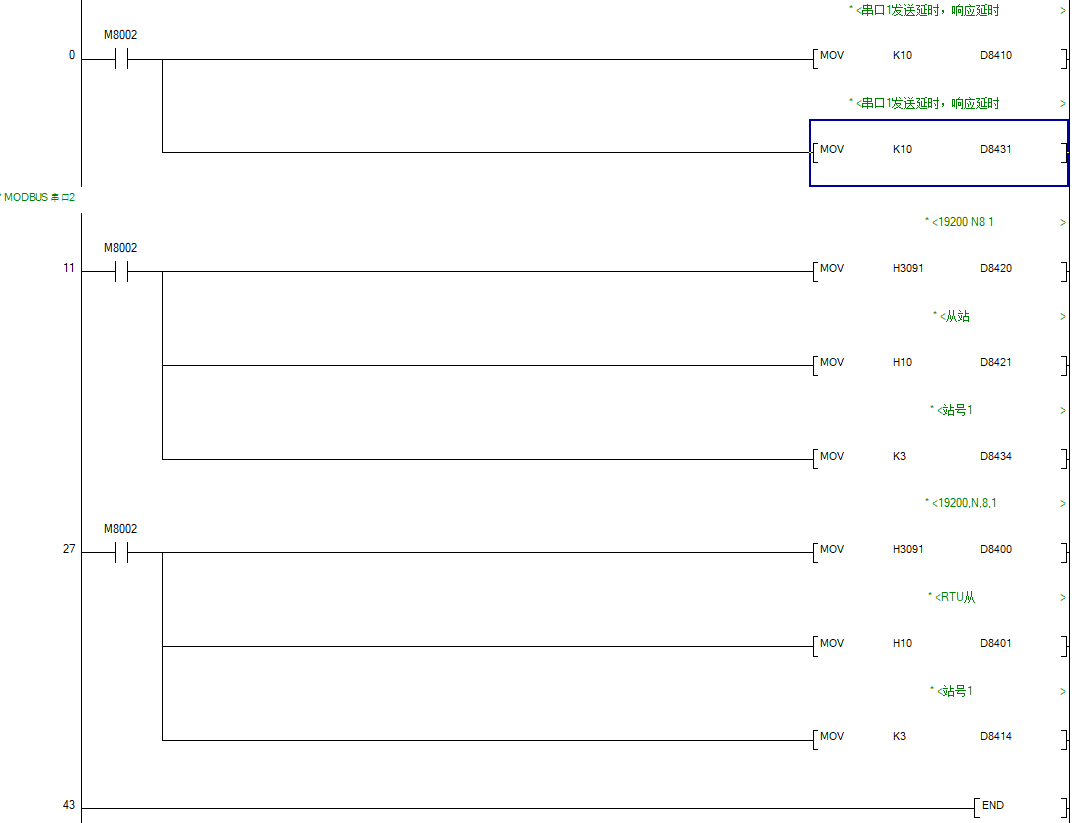

●   D8410,D8431分别对应2个串口的发送延时，做相应设定即可，如下

●   其他未尽事宜请参考我公司系列说明

可以输入关键字，搜索对应问题

ER灯为PLC错误指示灯，有三种状态，分别是：

  熄灭：无故障

  闪烁：轻微故障，PLC继续运行

  常量：严重故障，PLC停止运行

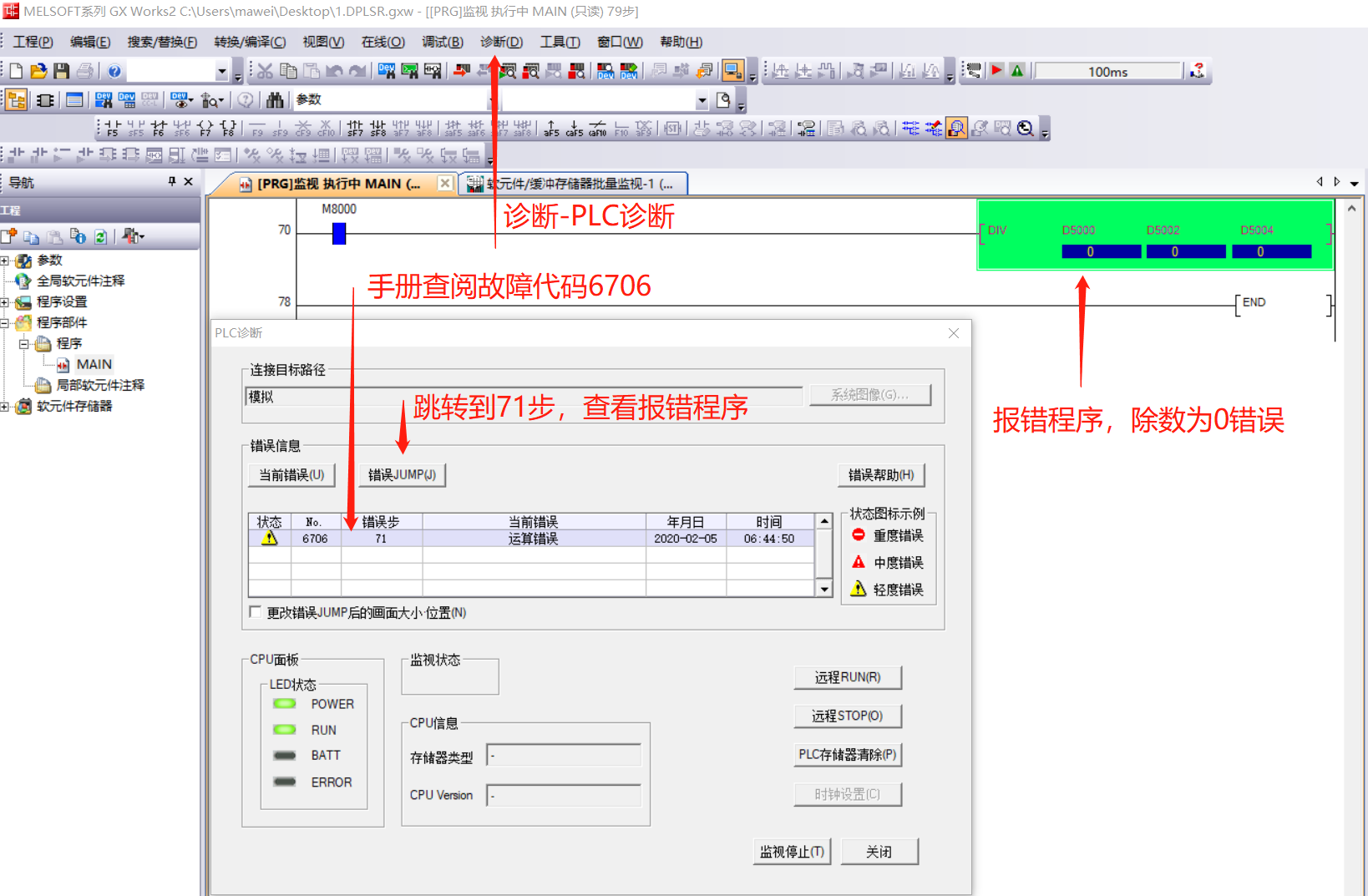

当PLC的ER等亮起时您可以按以下方法排除故障

1、          诊断故障代码  以GX Works2为例

2、          查看故障代码

将故障代码与故障代码说明文件比对，找出故障原因，附FX2N部分故障代码，详细请查阅

《PLC使用说明》
