上位机软件和PLC通信链接测试成功,能上传程序,但是点下载没任何反应,也不弹错。
用“在线 - PLC校验”,弹窗后,将校验改下载就可以下载了
ENET以太网口下载程序 、连接电脑注意事项
由于电脑在连接PLC的同时,一般会同时连接以太网,整个局域网中会有很多设备,IP地址很容易就冲突了
导致不能找到PLC,解决办法如下:
将要和PLC连接的电脑断开局域网(以太网),使用1个独立的交换机和PLC连接。
将电脑的IPv4属性设置为,手动输入IP地址,输入和被连接PLC同一个网段的地址。比如PLC地址是
192.168.1.10,那电脑设置为192.168.1.x,x是不等于10的且在2-255之间任意数值。
使用串口连接PLC,将PLC的IP地址配置为和电脑同一网段的地址,如192.168.1.10(PLC出厂IP)
特别要注意,此时电脑不能接入本地的局域网(以太网),否则很容易IP冲突,连接不上PLC。
如果你的电脑有多张网卡,那就比较容易了,将闲置的网卡网口连接交换机,连接PLC,不连接共用局域网(以太网),
将这张网口的IP独立设置,如下图
PLC下程序后,可以正常运行,但是重启后PLC不运行,不能连接上位机
造成以上问题的原因可能是FX参数设置的软元件设置错乱,如下图
解决办法如下图:
COM端口感叹号、GX软件重启、不能正常下载
目前市场上大部分USB-232线都使用CH340驱动,但是CH340芯片和驱动的新旧版本存在兼容性问题,
如果遇到COM端口感叹号、GX软件重启、不能正常下载等问题,请先检查端口驱动程序版本,
3.6以下(不含3.6)兼容性更好。如版本过低、过高可以尝试重新安装。
陆杰服务站可以下相关软件,注意卸载驱动时候注意版本,不留神 ,又回去了,所以装完要再次确认版本。
服务站 “USB-232数据线驱动”压缩包下“一代黑色电缆驱动”是3.4.2014.8,
“USB-232数据线驱动3.1( 安装1代黑色 )”是3.1版本。
以上驱动兼容我公司USB-232蓝线、USB-232黑线、USB-XC线。
COM端口出现感叹号,也可能是COM冲突,如下图,改一个不冲突的COM口,并插拔当前USB口即可。
随意改没用到的,改好插拔这个USB就感叹号即可。
运行GX works2时显示 由于windows操作系统环境(dao 360的运行环境)存在问题
运行GX works2,64位,打开工程时候报错如下:
二、解决办法
经过检查,发现GX works2引用中的DAO文件路径显示的是:
C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll
而这个文件在电脑中并不存在。但是又发现该文件路径在:
C:\Program Files (x86)\Common Files\Microsoft Shared\DAO\dao360.dll
因此干脆将该文件复制过去再注册进行尝试,最终解决了。具体步骤如下:
步骤1:
将文件dao360.dll复制到C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll
注意:如果电脑中没这个文件,就需要到一台好的电脑去复制到2个DAO文件夹中
C:\Program Files(x86)\Common Files\Microsoft Shared\DAO\dao360.dll
和
C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll
步骤2:注册2次DAO
1. 单击“开始”->“运行”输入如下信息:
REGSVR32 "C:\Program Files\Common Files\Microsoft Shared\DAO\dao360.dll"
单击“确定”按钮 ,会提示成功。
2. 再次输入如下信息:
REGSVR32 "C:\Program Files (x86)\Common Files\Microsoft Shared\DAO\dao360.dll"
步骤3:再次打开软件,正常运行。
232、422、485 通信常见问题
1、 电脑使用USB转串口可以和设备通信上,换成屏与设备就通信不上了?
1)有可能电脑USB转串口接到设备上,使用的是标准串口功能,也就是除了RX,TX,GND外还使用了其它引脚。
比如像欧姆龙PLC,三菱PLC,在实际与屏的通信中,就需要接某些引脚短接的情况。
2)电脑与控制器或PLC通信时,是扫描波特率参数,自适应的,屏通信可能参数没有设备好。在三菱,基恩士等
PLC, 就存在变化波特率进行通信交互的过程。
3)也有可能是接线方式不对。因为有些DB9,还需要公头,母头。如果不注意的话,也会存在把TX接到TX上,
把RX接到RX上,这样需要注意的地方。
4)在这里补充一下,有时候可能会使用一些串口助手发送测试数据与控制器通信,有些串口助手的奇偶校验是
不起作用, 这个要提醒一下。
2、 这A家的屏可以和设备通信,换成B家的屏就通信不上了?
1)首先确认一下接线是否正确了,RX和TX是否兼容。
2)地线是否没有接。
3)除了RX,TX,GND,是否还有其它引脚需要短接的。
4)通信协议是否一致或不完善,波特率是否一样。
3、 以前不接地线可以通信,换个设备为什么需要接地线了?
这个问题和上一个有类似的。因为有些设备使用了隔离电源。以前不接地可以通信,有可能是地线已经在另
外一个环路已经共地了,实际地线已经接了,所以才可以通信。可能换了个带隔离电源的,两个设备的地是隔离
的,就需要在串口上把地线接起来。这个我是自身经历过的,有个客户老说他的设备通信不上,后来拍个照我给
我,他地线没有接,他说以前不接地线可以通信的。于是我就给他科普了一下。
4 、一个设备是232,另一个设备是422,没有转换设备,怎么办?(232与422互转的简单方法)
这个情况我遇到过,客户的设备是422通信的,但是我手上并没有422设备,只有232通信可以测试。因此就需要
把422转成232进行通信。刚才也讲了422和232的接线,因为这两个都是全双工的,接收和发送都是分到的,而422
只是以一种差分信号进行传输。
把422的Rx+与232的TX接,422的RX-与232的GND接。
把422的TX+与232的RX接,422的TX-与232的GND接。
这样,422设备要发送数据的,就可以发送到了232的RX上。232的TX发数据后,由于TX和GND也形成了差分信
号给422,422就可以接收到数据了。
5、 用232通信没问题,用485通信没问题,使用232转485之后就通信不稳定?
232和485从通信原理上,最大一个差别是全双工和半双工的区别。可是应用层发送数据和接收数据才不管底下是
全双工还是半双工。但是485就得管了。因为既然是半双工,就得严格保证通路上只能有发送或只能有接收的数据,
一旦同时有发送和接收,数据就会冲突了。所以解决的办法就是主站设备,也就是主动命令的一方就需要严格控制
好发送数据命令的节奏了。当然有些232转485的设备做的比较好了,可以优化这个,但是主站还是要控制,比较
把通信速率调节慢一些(不是调节波特率)。
6、 485单独接每个设备都通信正常,多个从站接一块通信就不稳定?
这个是属于485通信的不稳定因素了。
7 、要想实现两个屏或两个主站通过485访问modbus设备,有什么好的办法?
在485通信中,基本上是一主多从。但是遇到一些客户实际使用中,有客户想用两个屏来访问一个modbus设备的。
目前暂时还没有好的办法。
8、 针对串口通信的弱点,在使用上应该要注意哪些地方?
说来串口通信的弱点,那就说来话长了。不过还是长话短说吧。
1)信号干扰的问题
建议使用带屏蔽线,接线要严格,比如要接地。有些485通信上,还考虑接上终端电阻来匹配。如果是232,
尽量不要让线太长。通信协议上尽量避免长报文的数据通信。
可以使用信号隔离器,将双方隔离,以避免干扰互传。
临时调试,可以将24V供电的0V接地,可以将干扰信号传入大地。这个接地必须是大地,且是单独接地,不
能串入其他接地回路。
2)波特率匹配的问题
因为有些设备的计算的波特率是存在误差的,特别是一些控制器,由于使用的晶振不一样。因此在一些波特
率比如9600波特率就存在误差。存在误差带来的影响是什么呢。因为接收方是通过时间来计算一个位的。那么如
果一个报文过长,就会存在误差积累的问题,算着算着就偏了。所以,这也是串口通信不稳定的一些地方,在使
用上应注意避免发送太长数据的包。
3)在一些可能会存在干扰的情况,在有的选的情况,可以考虑使用奇校验或者偶校验。因为虽说出现错误的可
能性不大,但既然存在干扰,如果加了校验,至少可以把错误的报文过滤掉。总好比没有校验然后通信数据错了
不知道或者尽量使用一些带校验的协议,防止数据出错。
4)串口通信本来就比较慢,请降低对数据响应的要求。
因为串口通信本身就比以太网慢。而且,串口通信并不是能像CPU那样多线程处理。因为就一个口一个线数据
出去,即便你应用到程序再怎么用多线程处理数据,但是最底下也只有一个口出去,一次也只能传一个位,
一个字节过去。因为有客户在使用9600的波特率通信,但是又希望多少的数据可以在多少毫秒内得到响应。但
是串口通信还是要事实求是,所以正确认识串口通信对应用,对开发,对沟通都有着很大的帮助的。
9、为什么不用同步通信呢?
刚才提到,同步通信需要依赖于时钟信号。这就存在一个问题,这个时钟信号是谁来发起呢。在同步通信
中,往往需要一个主设备发起时钟信号读从模块的数据。在实际中,有屏读PLC,有屏读屏的数据。而单纯地
从异步串口通信来说,是没有主从之说,双方都是平等的角色,都可以互发信息,互收信息。而同步通信一般
是应用于CPU读一些模块,由CPU发起时钟信号,比如读SD卡模块,就可以通过SPI方式,还有一些传感器模块。
本文引用自《四川筑骏建设工程有限公司》
计数器C不能计数
计数器值到设定值后,必须用RST指令复位才能继续使用,不可以只用MOV K0清零。
PLC运行正常,但Y点不输出,监控程序中Y点的条件ON,Y应该也ON,但Y却是OFF状态
M8034 :禁止所有输出 (脉冲输出不被禁止)
M8034 被置位了,请复位后重启PLC。
DC24V供电的PLC和大功率直流负载公用1个电源,直流负载启动时候,PLC自动重启的解决办法
可以用交流变压器给PLC供电吗
交流变压器给PLC供电是可以的,在变压器后加整流滤波就行,但是这种用法有很多注意事项:
1. 负载越重,电容越大,比如只带1个PLC,至少加1000UF/50V电容,如果再带1个液压阀,
那当液压阀动作时候,电压会拉低,需要根据实际情况加多电容。
2. 所以第二个问题就是,电压不稳定,会随负载、市电电压波动、负载的波动而波动,电压低
了不工作,高了烧PLC。
3. 一般标准变压器是24V,加电容后,空载输出34V,负载重21.6V。所以如果是带PLC,需要根
据负载容量选取18-24V的交流变压器。额定18V的变压器,带负载后 一般是24V左右。
重载:就是额定功率 100VA(俗称瓦)的变压器,负载用到70W左右。
以上说法,比较通俗,但是不太严谨,仅供参考。
PLC高精度时钟的年误差,普精度时钟的年误差
一、高精度时钟
如下图,时钟的误差和温度是相关的。
∗1 ) Equivalent to 5 seconds of month deviation. ∗2 )Equivalent to 9 seconds of month deviation.
∗3 ) Equivalent to 10 seconds of month deviation. ∗4 )Equivalent to 13 seconds of month deviation.
∗1)相当于5秒的月偏差。∗2)相当于9秒的月偏差。
∗3)相当于10秒的月偏差。∗4)相当于13秒的月偏差。
二、普精度时钟
PLC、文本、触屏,Modbus互相通信,或读写压力、重量等模块的编程思路
第一步:确定主从机的基本参数,比如19200 N81,核对正确。
第二步:先做一个寄存器来测试,一般03指令肯定支持,其他指令就不一定了,比如04,05指令。
1个通信上了,再逐个增加,不要一次放一堆,无从查起。
如果通不上,返回第一步,看参数;检查AB线是否反了;阅读主从说明,看支持的指令,有的模块就不支持03.
第二步附:这时还不行,就上串口助手,设置成一样的参数,监控AB线的的数据,按具体数据分析。
如PLC(屏做主),监控不到主的命令,那就是主问题;
主有命令,从不回复,那就检查从的,返回上一步。
第二步附附:还不行就用串口助手,给从发正确的指令测试。
或者比对说明,看主发出的指令,和从机说明中的指令有什么区别。
总结:
1. 初始要做1个位或者寄存器来测。
2. 查好主从机支持的指令。
3. 对主机和从机,一定要配置正确、核对正确。

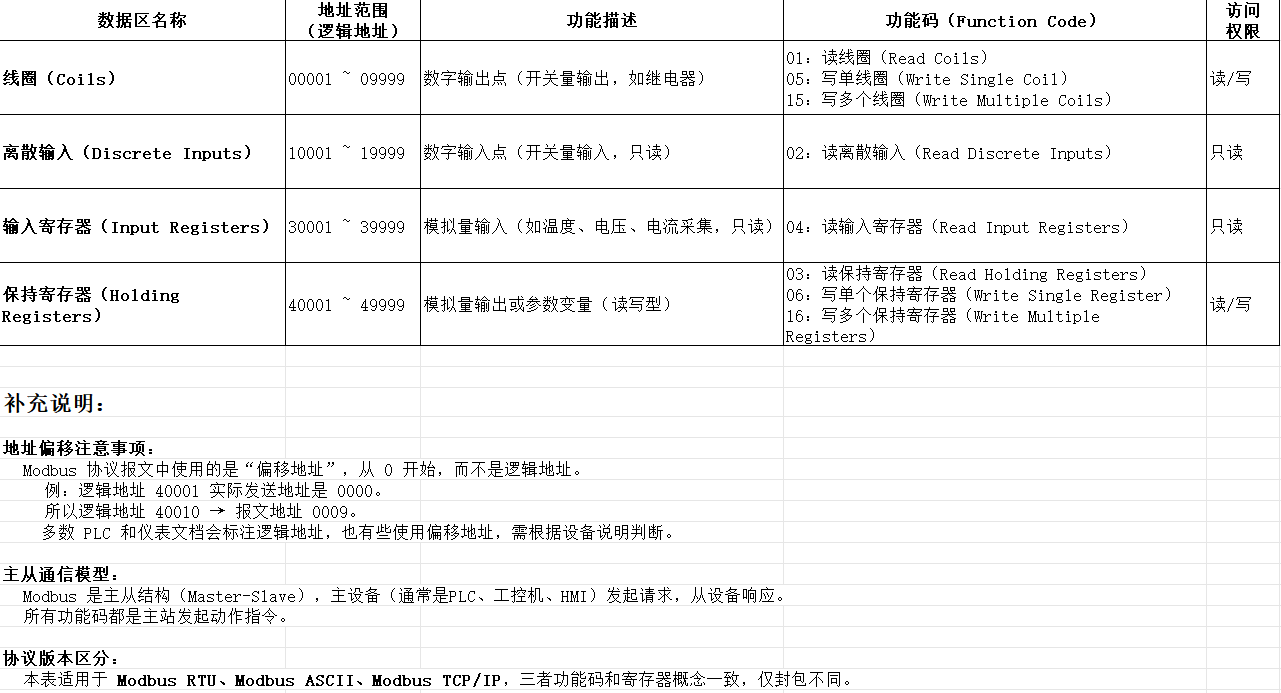

4. 一般屏的命令对照:屏上,选modbus时候,有0x,1x等,就会以以下的功能码发出数据。
0x0001---数字量输出 功能码01/05
1x0001---数字量输入 功能码02
3x0001---读寄存器 功能码04
4x0001---写寄存器 功能码03/06 为什么2个功能码呢?因为写时候是06,读时候是03。
PLC通信接口定义,连接方式
两台网口PLC(陆杰)直连网口需要用什么网线,直通网线与交叉网线的区别
1、直连网线
直连线,同一根网线的两端使用同样的线序。即网线的两端都使用568A或568B的是直连线 。
直通线用来连接电脑和交换机(或HUB),路由器和交换机(或HUB)。在实际运用中一般都使用568B,
通常认为568B对电磁干扰的屏蔽比较好。
2、交叉网线
交叉线,同一根网线的两段使用不同的线序 。即网线两端,一端用568A,一端用568B的是交叉线,
交叉线用来连接电脑和电脑,路由器和路由器。交叉线并不常使用。
2台网口PLC(陆杰)的网口直接连接,不经过交换机,需要用交叉网线。
如何使用三菱PLC中断指令
电流型电流变送器变换采集4-20ma <– > 0-150A <– > 819-4095
l 电流变送器标准计算
n JLB150A 4-20ma <– > 0-150A <– > 819-4095
n 1A = 3276/150 = 21.84 = 2.184/0.1A
l 本次测试实际值计算
n 0-150A <– > 813-4070
n 1A=3257/150=21.71 =2.171/0.1A
l 实际应用中做4ma和20ma实际标定程序,使得电流测试更精确
3U系列PLC的MODBUS-RTU和Haiwell屏485通信异常解决办法
█ 触屏和FX3U串口1通信正常,同样参数和串口2通信异常
● 分析得知,串口1默认发送延时10ms,串口2默认发送延时1ms,由于串口2响应较快,触屏响应较慢,导致触屏不能接收完整数据,
从而通信失败
● D8410,D8431分别对应2个串口的发送延时,做相应设定即可,如下
● 其他未尽事宜请参考我公司系列说明
PLC-可以输入关键字,搜索对应问题
可以输入关键字,搜索对应问题
PLC-3U系列PLC故障代码表
类别 | 出错代码 | 出错内容 | 处理办法 |
PLC硬件出错 M8061(D8061) 运行停止 | 0000 | 无异常 | |
6101 | 掉电数据检验出错 | 检查掉电检测电路,CPU内部FLASH损坏 | |
6102 | 外置的FLASH检测出错 | FLASH型号出错、设置软件上的IO出错 | |
6103 | 外置的FLASH检验ID出错 | 如果更换FLASH,请重新下载参数 | |
6105 | 监视器动作(内部看门狗动作) | 加大D8000的设定值或检查程序 | |
6106 | 逻辑错误 | 联系厂家 | |
CAN扩展出错 M8062(D8062) 运行继续 | 6206 | 参数检验出错 | |
6210 | CAN初始化出错 | ||
6211 | 接收扩展的地址不正确 | ||
6212 | 接收的数据被干扰 | ||
6213 | 扩展返回错误标志 | ||
6214 | 接收超时标志 | 详情见D8196、D8197 | |
6215 | 接收非法从机地址 | ||
6216 | 接收从机扩展功能与主机配置不一致 | 如:主机配置输入输出,但是接入模拟量 | |
串口1、2/CAN/ENET出错 M8063(D8063) 运行继续 | 0000 | 无异常 | |
6306 | 接收数据超时 | 检测通讯线路或D8400、D8409的设置 | |
6307 | 不开通串口使用了RS、RS2、ADPRW指令 | 在IO参数软件开通串口通讯 | |
6308 | D8400波特率超出范围 | ||
6309 | D8400选择7位数据,不能选择无检验 | ||
6310 | 使用RS、RS2指令但D8400没有开启 | ||
6314 | D8420波特率超出范围 | ||
6315 | D8420选择7位数据,不能选择无检验 | ||
6340 | D8400没有开启MODBUS主站功能 | 串口1 | |
6341 | MODBUS ADPRW从站地址出错 | ||
6342 | MODBUS ADPRW功能码出错p | ||
6343 | MODBUS ADPRW指令长度出错 | ||
6344 | MODBUS接收数据检验出错 | ||
6345 | 接收数据的站号与命令不正确 | ||
6346 | 接收数据超时 | ||
6360 | D8420没有开启MODBUS主站功能 | 串口2 | |
6361 | MODBUS ADPRW从站地址出错 | ||
6362 | MODBUS ADPRW功能码出错 | ||
6363 | MODBUS ADPRW指令长度出错 | ||
6364 | MODBUS接收数据检验出错 | ||
6365 | 接收数据的站号与命令不正确 | ||
6366 | 接收数据超时 | ||
6380 | 初始化失败 | CAN | |
6381 | 返回从机ID与读取ID不一致 | ||
6382 | 接收长度错误 | ||
6383 | 接收数据不完整 | ||
6384 | 从机有相同ID | ||
6385 | 接收数据超时 | ||
6386 | 主机有相同的ID |
串口1、2/CAN/ENET出错 M8063(D8063) 运行继续 | 6390 | 以太网检验出错 | |
6391 | 端口初始化失败(见D8406.b8-b15) | ||
6392 | 内部通信模块通信超时 | ||
6393 | IP 地址冲突 | ||
6394 | |||
6395 | |||
6396 | |||
6397 | |||
6398 | 没有开启MODBUS TCP服务器/客户端功能或以太网功能没有开启 | ||
6399 | ENET 有故障(详情见D8418) | ||
参数出错 M8064(D8064) 运行停止 | 0000 | 无异常 | |
6401 | 程序和数检验出错 | 1、程序恶意修改或下载未完成; 2、CPU内部程序FLASH损坏; | |
6409 | IO功能参数和数检验出错 | IO功能参数下载不完整或FLASH损坏 | |
6411 | 使用RD3A/WR3A指令没有开通AD/DA增强功能 | 请在设置软件开通AD/DA增强功能 | |
语法错误 M8065(D8065) 运行停止 | 0000 | 无异常 | |
6504 | Pn或In或高速计数器标号重复; | ||
6505 | 元件范围超出 | ||
6506 | 使用未支持的指令 | ||
6507 | 使用标号不正确(使用了P63) | ||
6510 | MC的编号大小错误 | ||
回路错误 M8066(D8066) 运行停止 | 0000 | 无异常 | |
6603 | 使用MPS超出12次以上 | ||
6605 | 1、 STL连续使用次数在9次以上 2、 在没有使用STL出现RET | ||
6606 | 1、 主程序中有I(中断)IRET SRET 2、 程序中无IRET SRET | ||
6609 | 其它 | ||
6614 | 少了MPS | ||
6615 | 少了MPP | ||
6619 | FOR~NEXT中有I MC MCR IRET STL RST | ||
6623 | 无MC指令 | ||
6625 | 1、初始化步超出范围(S0-S9) 2、STL Sn使用个数大于2个 3、STL Sn Sn范围大于S899 | ||
6626 | STL中有MC、MCR、SRET、I(中断)、IRET | ||
6627 | STL后没有RET指令 | ||
6630 | CALL SRET关系不正确 | ||
运算错误 M8067(D8067) 运行继续 | 0000 | 无异常 | |
6701 | 1、CALL、CJ没有没有对象 | ||
6705 | 高速比较指令同时驱动次数过多 | ||
6706 | 指令元件地址或元件的数值范围超出 | ||
6710 | SFWR(P)指令元件1与元件2相同 | ||
6711 | 模拟量AD输入量程设置出错 | ||
6712 | 模拟量DA输出量程或数据设置出错 | ||
6715 | NTC电阻可能开路 | 请接上NTC电阻 |
PLC-PLC错误灯(ER)亮起故障排除方法
ER灯为PLC错误指示灯,有三种状态,分别是:
熄灭:无故障
闪烁:轻微故障,PLC继续运行
常量:严重故障,PLC停止运行
当PLC的ER等亮起时您可以按以下方法排除故障
1、 诊断故障代码 以GX Works2为例
2、 查看故障代码
将故障代码与故障代码说明文件比对,找出故障原因,附FX2N部分故障代码,详细请查阅
《PLC使用说明》
类别 | 出错代码 | 出错内容 | 处理办法 |
PLC硬件出错M8061(D8061)运行停止 | 0000 | 无异常 | |
6101 | 掉电数据检测出错 | 检查掉电检测电路,CPU内部FLASH损坏 | |
6105 | 监视器动作(内部看门狗动作) | 加大D8000的设定值或检查程序 | |
6106 | 逻辑错误 | 联系厂家 | |
模块扩展出错M8062(D8062) 运行继续 | 6206 | 参数检验出错 | |
6210 | 扩展初始化出错 | ||
6211 | 接收扩展的地址不正确 | ||
6212 | 接收的数据被干扰 | ||
6213 | 扩展返回错误标志 | ||
6214 | 接收超时标志 | 详见D8196,D8197 | |
6215 | 接收非法从机地址 | ||
6216 | 接收从机扩展功能与主机配置不一致 | 如:主机配置输入输出,但是接入模拟 | |
串口2/CAN出错 M8063(D8063)运行继续 | 0000 | 无异常 | |
6306 | 接受数据超时 | 检测通讯线路或D8129的设置 | |
6307 | 不开通串口2使用了RS、FROM、TO指令 | 在I0参数软件开通串口2通讯 | |
6308 | D8120数据位或检验位选择出错 | 7位数据不能选择无检验 | |
6309 | D8120检验选择出错 | 检验选择数值出错 | |
6322 | D8120没有开通RS指令 | 请正确设置D8120再使用RS | |
6330 | D8120参数设置出错 | ||
6331 | MODBUS-RTU主站使用不支持功能码 | 重新设置FROM与TO的功能码 | |
6332 | D8120没有开通MODBUS-RTU主站 | 设置正确D8120再使用FROM与TO指令 | |
6333 | FROM/TO接收从站数据检验出错 | 检验主从站的通讯参数是否一致或干扰 | |
6334 | FROM/TO接收从站站号与功能码不一致 | ||
6335 | FROM的从站地址出错 | FROM的从站地址不能为0 | |
6336 | FROM/TO指令的读/写数据长度出错 | 读/写长度大于0而小于等于64 | |
6340 | 串口1的DMA发送出错标志 | ||
6341 | 串口1的DMA接收出错标志 | ||
6345 | 串口2的DMA发送出错标志 | ||
6346 | 串口2的DMA接收出错标志 | ||
6361 | CAN初始化不成功 | ||
6362 | CAN位填充错 | ||
6363 | CAN格式(f0rm)错 | ||
6364 | CAN确认(ACK)错 | 主机没有与从机联网 | |
6365 | CAN隐性位错 | ||
6366 | CAN显性位错 | ||
6367 | CAN的CRC错 | ||
6368 | CAN接收数据不完整 | 可能干扰 | |
6369 | CAN主机读取的ID与返回ID不一致 | 可能干扰 | |
6370 | CAN接收数据长度出错 | 各站的D8152是否一致 | |
6371 | CAN发送出错 | ||
6372 | CAN接收出错 | 检查波特率设置是否一致 | |
6373 | CAN主机地址有重复 | ||
6374 | CAN从机地址有重复 | ||
参数出错M8064(D8064)运行停止 | 0000 | 无异常 | |
6401 | 程序和数据检验出错 | 1、 程序恶意修改或下载未完成; 2、 CPU内部程序FLASH损坏; | |
6409 | I0功能参数和检验出错 | I0功能参数下载不完整或FLASH损坏 | |
6410 | 使用T0/FROM指令MODBUS主站功能没有开启 | 请在设置软件开通MODBUS主站功能 | |
6411 | 使用RD3A/WR3A指令没有开通AD/DA增强功能 | 请在设置软件开通AD/DA增强功能 | |
语法错误M8065(D8065)运行停止 | 0000 | 无异常 | |
6504 | Pn或In或高速计数器标号重复 | ||
6505 | 元件范围超出 | ||
6506 | 使未支持的指令 | ||
6507 | 使用标号不正确(使用了P63) | ||
6510 | MC的编号大小错误 | ||
回路错误 M8066(D8066)运行停止 | 0000 | 无异常 | |
6603 | 使用了MPS超出12次以上 | ||
6605 | 1、 STL连续使用次数在9次以上 2、 在没有使用STL出现RET | ||
6606 | 1、 主程序中有I (中断)IRET SRET 2、 程序中无IRET SRET | ||
6609 | 其它 | 是否同时使用了FROM/TO与RS 指令 | |
6614 | 少了MPS | ||
6615 | 少了MPP | ||
6619 | FOR~NEXT中有I MC MCR IRET STL RST | ||
6623 | 无MC指令 | ||
6625 | 1、 初始化不超出范围(S0-S9) 2、 STL Sn使用个数大于2个 3、 STL Sn Sn范围大于S899 | ||
6626 | STL中没有MC、MCR、SRET、I(中断)、IRET | ||
6627 | STL后没有RET指令 | ||
6630 | CALL SRET关系不正确 | ||
类别 | 出错代码 | 出错内容 | 处理办法 |
运算错误M8067(D8067)运行继续 | 0000 | 无异常 | |
6701 | 1、CALL、CJ没有对象 | ||
6706 | 指令元件地址或元件的数值范围超出 | ||
6710 | SFWR(P)指令元件1与元件2相同 | ||
6711 | 模拟量AD输入量程设置出错 | ||
6712 | 模拟量DA输出量程或数据设置出错 | ||
6713 | ADS1118开路 | 没有接入热电偶 | |
6714 | CS5532初始化故障 | ||
6715 | NTC开路 | 没有接入NTC热敏电阻 |
